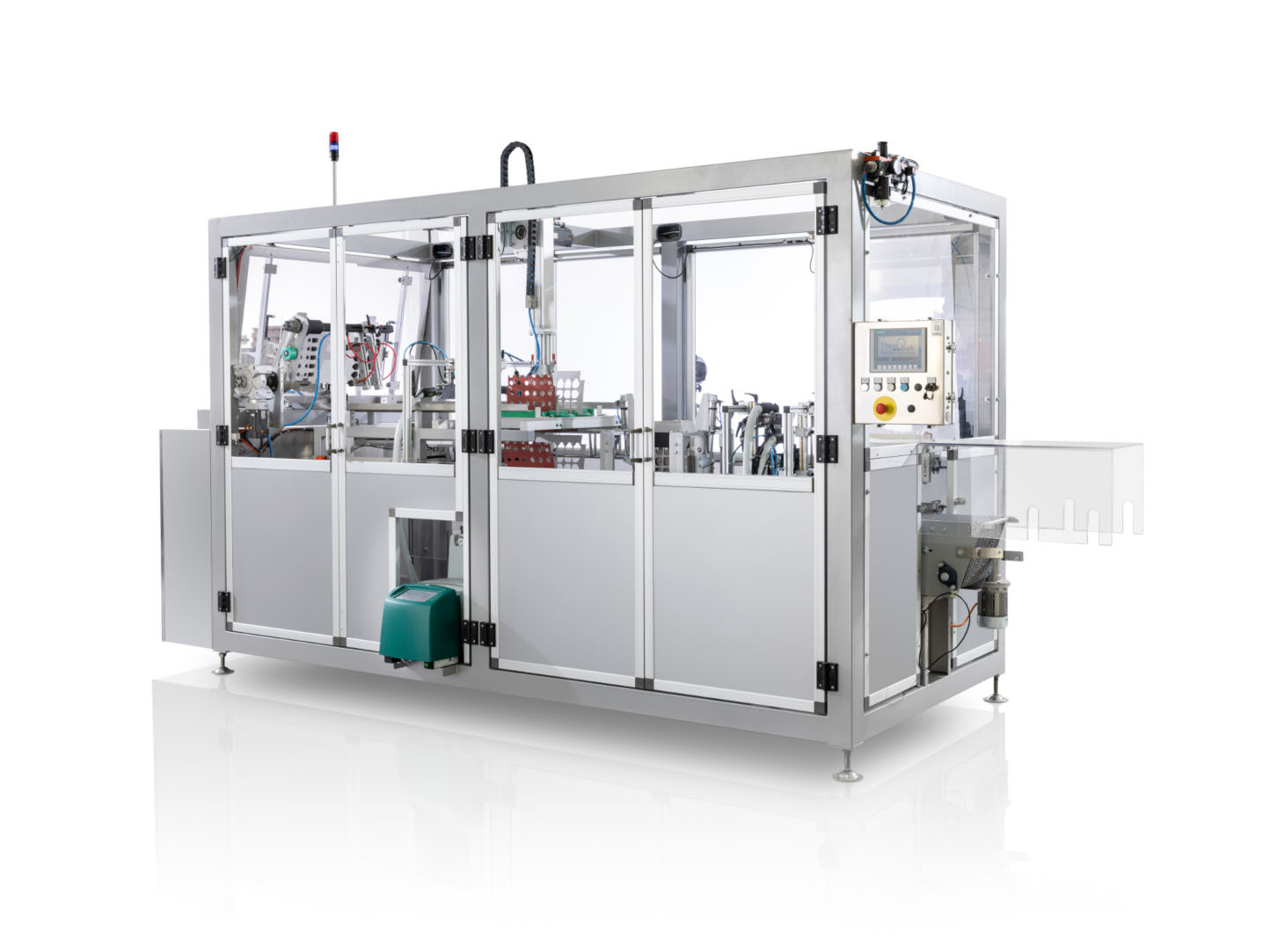

Formatura vassoi automatica (formavassoi): guida tecnica alla scelta
Il formavassoi automatico è una delle macchine più strategiche del confezionamento secondario moderno. La sua funzione è apparentemente semplice — trasformare un cartone steso in un vassoio pronto a contenere il prodotto — ma è proprio dalla qualità di questa operazione che dipende l'efficienza dell'intera linea a valle. Un vassoio formato male significa fermi linea, scarti di cartone e prodotti instabili sul pallet.
In questa guida tecnica analizziamo come funziona una formatrice vassoi, quali tipologie di vassoio esistono, quali cadenze e formati sono realistici e come integrare la macchina formatura vassoi in una linea di confezionamento secondario. L'obiettivo è fornire ai responsabili di produzione e ai direttori tecnici i criteri concreti per una scelta corretta.
Cos'è un formavassoi automatico
Un formavassoi automatico è una macchina che preleva un fustellato di cartone teso da un magazzino, lo piega lungo le cordonature pre-impresse e lo chiude formando un vassoio rigido e dimensionalmente stabile. Il vassoio così ottenuto può essere usato come imballo di trasporto, come base per un wraparound o, sempre più spesso, come confezione espositiva pronta per lo scaffale.
La differenza rispetto a una scatola tradizionale è sostanziale. Mentre l'astuccio RSC viene riempito dall'alto e richiede una chiusura superiore, il vassoio è aperto e basso: il prodotto viene depositato dall'alto da un robot o da un sistema pick & place, oppure caricato lateralmente. Questa geometria rende il formavassoi il punto di partenza naturale di molte linee di fine linea, perché crea il contenitore su cui lavorano le fasi successive.
Come funziona: il ciclo di formatura
Il ciclo di una formatrice vassoi può essere descritto in quattro fasi fondamentali.
Fase 1: prelievo del cartone teso
I fustellati di cartone arrivano già pre-cordonati nei punti di piega e impilati in un magazzino a fondo aperto. Un sistema di prelievo a ventose preleva un singolo cartone teso alla volta e lo trasferisce nella stazione di formatura. La precisione di questo prelievo è critica: un doppio prelievo o un cartone disallineato compromette l'intero ciclo.
Fase 2: formatura e piega
Il cartone viene posizionato sopra una matrice (la sagoma negativa del vassoio) e un punzone lo spinge verso il basso. In questo movimento i lembi laterali si sollevano lungo le cordonature, definendo le pareti del vassoio. La geometria della matrice determina l'altezza delle sponde e la rigidità finale del contenitore.
Fase 3: chiusura — colla hot-melt o incastro
A questo punto il vassoio va fissato nella sua forma. Esistono due tecnologie principali:
- Incollaggio a colla a caldo (hot-melt): i gruppi colla depositano cordoli di adesivo sugli angoli e sui lembi, che vengono poi compressi da tamponi per pochi istanti. È la soluzione più diffusa, robusta e adatta alle alte cadenze.
- Chiusura a incastro meccanico: i lembi sono dotati di linguette che si bloccano l'una nell'altra senza adesivo. È preferibile per applicazioni alimentari a contatto diretto o quando si vuole eliminare la colla per ragioni di riciclabilità.
Fase 4: espulsione
Il vassoio formato viene espulso dalla matrice e instradato verso la stazione successiva: il riempimento da parte di un robot delta, un sistema pick & place o il carico manuale. Le cadenze tipiche di un formavassoi si attestano tra 15 e 50 vassoi al minuto, con punte superiori per macchine dedicate ad alta velocità e formati semplici.
Tipologie di vassoio
La scelta del formavassoi dipende in primo luogo dal tipo di vassoio che serve. Le tre famiglie principali sono le seguenti.
Vassoio americano (a fondo semplice)
È il vassoio basso più comune, con sponde di altezza contenuta. Viene usato come supporto di trasporto e come base per un successivo avvolgimento wraparound. È economico, veloce da formare e adatto ad alte cadenze.
Vassoio con sponde alte
Quando il prodotto deve essere contenuto e protetto lateralmente — ad esempio flaconi alti, vasetti o prodotti instabili — si ricorre a vassoi con sponde rialzate. La maggiore altezza delle pareti aumenta la stabilità del carico ma richiede una formatura più precisa per mantenere la rigidità degli angoli.
Vassoio espositore retail-ready (shelf-ready packaging)
È la tipologia oggi più richiesta dalla grande distribuzione. Il vassoio espositore è progettato per passare direttamente dallo stabilimento allo scaffale del punto vendita, senza disimballaggio. Spesso integra una parte frontale stampata o pre-strappabile (perforazioni di apertura facilitata) che, una volta rimossa la pellicola di trasporto, lascia il prodotto immediatamente visibile e ordinato sullo scaffale.
Retail-ready e shelf-ready: perché il vassoio è centrale
La diffusione del retail-ready packaging (RRP) ha cambiato il modo di progettare le linee di confezionamento secondario. La grande distribuzione chiede confezioni che riducano i tempi di rifornimento dello scaffale: meno operazioni manuali, meno disimballaggio, esposizione immediata. Il vassoio espositore risponde esattamente a questa esigenza, e di conseguenza il formavassoi diventa un nodo decisivo della linea.
Per il produttore i vantaggi sono concreti: il vassoio shelf-ready migliora la presenza del prodotto a scaffale, riduce i danni durante la movimentazione e semplifica la logistica del cliente distributore. Investire in un formavassoi capace di gestire anche fustellati espositivi complessi significa quindi rispondere a una richiesta di mercato sempre più stringente. Le linee guida sui formati standardizzati di trasporto e di esposizione sono curate a livello europeo da organizzazioni come ECR Community, riferimento per le best practice di Efficient Consumer Response.
Cadenze, formati e flessibilità
Tre parametri guidano il dimensionamento di una macchina formatura vassoi.
Cadenza richiesta. Da 15-20 vassoi/minuto per linee medie fino a 50+ per macchine dedicate. La cadenza dipende dalla complessità del fustellato: un vassoio americano semplice è molto più rapido di un espositore con strappi e finestre.
Range di formati. Un formavassoi ben progettato copre una famiglia di dimensioni con un cambio formato rapido. Oltre un certo intervallo di variazione conviene valutare gruppi di formatura intercambiabili o matrici dedicate.
Cambio formato. Le macchine moderne usano regolazioni servocomandate e ricette memorizzate per ridurre i tempi morti. Su una linea che gestisce molti formati diversi, la rapidità del cambio formato incide direttamente sull'efficienza complessiva (OEE).
Integrazione con incartonatrice e pallettizzatore
Un formavassoi non lavora mai da solo: è il primo anello di una catena di fine linea. A valle della formatura, il vassoio viene tipicamente riempito da un robot delta o da un sistema pick & place ad alta velocità, particolarmente indicato per la movimentazione di prodotti delicati e instabili. In molte linee il vassoio formato e riempito passa poi a una fase di avvolgimento wraparound, oppure direttamente alla pallettizzazione.
Proprio il pallettizzatore robotico chiude il ciclo, impilando i vassoi secondo schemi gestiti via PLC e garantendo la stabilità del carico. L'architettura di controllo unificata tra formavassoi, sistema di carico e pallettizzatore è ciò che consente di trattare la linea come un sistema unico, con dati di produzione raccolti in tempo reale — un requisito ormai imprescindibile per le macchine predisposte all'Industria 4.0.
Se stai valutando l'automazione del fine linea, può essere utile approfondire anche come scegliere tra pick & place e robot delta per il confezionamento, perché la scelta del sistema di carico influenza direttamente le prestazioni del formavassoi a monte.
Il mercato italiano delle macchine per il confezionamento, come documentato dalle analisi di UCIMA, conferma il vassoio espositore tra le richieste in maggiore crescita a livello internazionale, trainato proprio dalle esigenze del retail.
Vantaggi di un formavassoi automatico
Sintetizzando, l'adozione di un formavassoi automatico porta benefici misurabili:
- Confezioni retail-ready pronte allo scaffale, senza disimballaggio manuale al punto vendita.
- Stabilità del carico superiore rispetto ai sistemi manuali, con minor rischio di danni in movimentazione.
- Riduzione del lavoro manuale ripetitivo e dei relativi costi e fermi.
- Coerenza qualitativa del vassoio, fondamentale per le fasi automatiche a valle.
- Flessibilità di formato con cambi rapidi e ricette memorizzate.
Domande Frequenti (FAQ)
Qual è la differenza tra un formavassoi e un'incartonatrice?
Un formavassoi crea un vassoio aperto e basso, su cui il prodotto viene depositato dall'alto o caricato lateralmente. Un'incartonatrice, invece, gestisce astucci o casse chiuse, riempiti e poi sigillati. Nelle linee di fine linea le due macchine spesso coesistono: il formavassoi prepara il contenitore espositivo, mentre l'incartonatrice o il wraparound gestiscono l'imballo di trasporto chiuso.
Che cadenza può raggiungere un formavassoi automatico?
Le cadenze tipiche vanno da 15-20 vassoi al minuto per macchine medie fino a 50 e oltre per soluzioni dedicate ad alta velocità. La cadenza effettiva dipende dalla complessità del fustellato: un vassoio espositore con perforazioni e finestre richiede più tempo di formatura rispetto a un semplice vassoio americano.
Meglio chiusura a colla hot-melt o a incastro?
Dipende dall'applicazione. La colla a caldo è lo standard più robusto e adatto alle alte cadenze, ideale per la maggior parte dei casi industriali. La chiusura a incastro meccanico è preferibile quando si vuole eliminare l'adesivo, ad esempio per il contatto diretto con alimenti o per massimizzare la riciclabilità del cartone.
Un formavassoi può gestire vassoi espositori retail-ready?
Sì. Le formatrici vassoi moderne sono progettate per gestire fustellati espositivi anche complessi, con parti pre-strappabili e finestre di esposizione. La condizione è che il gruppo di formatura e il sistema di prelievo siano dimensionati per la geometria specifica del fustellato. È sempre consigliabile verificare la fattibilità con il cartone reale del cliente prima della messa in opera.
